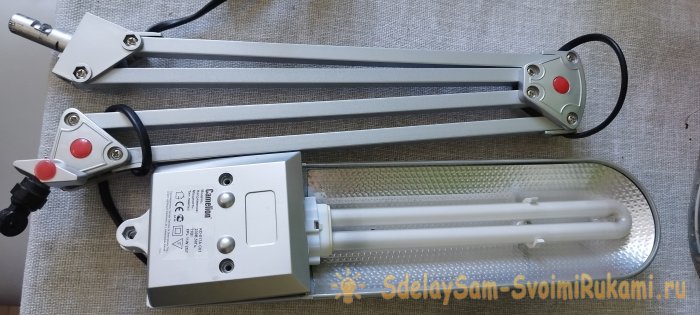

На тему переделки люминисцентных ламп в светодиодные написано десятки и сотни статей. Вот и в мою волосатую голову попала одна из идей, когда я разбирал кладовку и нашел там настольную лампу в нерабочем состоянии. Ну как в нерабочем, просто нужно было заменить лампочку.
В итоге я решил обновить немного устарелый предмет, в нечто новое и современное.
Вы увидите как это просто, и особых навыков не требует, кроме умения пайки паяльником.
Что я использовал:
Всего понадобится две «детали»:
Светодиодная лента — с желаемой вам цветовой температурой. И блок питания к ней, на то напряжение, которым питается лента.
Характеристики такие: светодиодная лента 12 В, 14,4 Вт/метр. Блок питания 12В, 1А. В принципе, конечно можно использовать модуль блока питания, это будет даже лучше, но в закромах у меня такого чуда не нашлось…
Процесс обновления и модернизации настольной лампы
Первым делом я вскрыл корпус блока, чтобы достать плату. Но для переделки это делать не обязательно: можно просто его использовать вместо вилки и запитать линию от его провода. Но я решил его встроить именно в корпус лампы, так как место позволяет.
Затем вскрыл лампу. Передо мной появился драйвер запуска люминисцентной лампы. В этой конструкции он электронный, бывают еще трансформаторные модели, но сейчас не об этом.
Отпаял провода 220 Вольтовые, удалил плату и старую лампу.
Под новую плату блока пришлось «покусать» выпирающие ребра-держатели. Чтоб все встало на «ура».
Приклеил на отражатель 3 куска светодиодной ленты по 20 сантиметров. Теперь сухой расчет: если метр это 14,4 Вт, то 20 на 3 будет 60 см, а это чуть больше пол метра. Следовательно это будет примерно 8 Вт потребления. Делим мощность 8 Вт на 12 В будет потребляемый ток где-то 0,7 А. Учитывая, что блок у меня на 1 А, то предел запаса есть.
Подключаем и спаиваем параллельно все три отрезка. Подключаем сетевые провода к плате, выход к ленте.
Светит ОЧЕНЬ ярко. То что нужно.
Сам отражатель и плату «посадил» на «жидкие гвозди». Собрал все в обратной последовательности.
Вот и результат. Это свечение при дневном свете из окна, прошу заметить.
Что мне понравилось после переделки
Очень доволен переделкой. Свет мягкий. Большой плюс, что теперь лампа не пищит как раньше, не греется так сильно. Ну и экономия: раньше 11 Вт, сейчас 8 Вт, мелочь, а приятно.
Жду ваших комментариев и разумных замечаний. Всем удачи и добра!
